Comparaison entre les tests en salle blanche et les tests climatiques

Salles blanches et chambres d'essai climatique sont toutes deux des environnements contrôlés, et on en trouve dans les usines pharmaceutiques, électroniques et aérospatiales. Pourtant, elles répondent à des questions différentes : l'une maintient les particules à distance d'un produit pendant sa fabrication, l'autre soumet un produit fini à la chaleur, au froid et à l'humidité pour observer son comportement. Savoir laquelle est laquelle est essentiel lorsque les deux doivent fonctionner ensemble.

Deux environnements contrôlés, deux questions différentes

Une salle blanche et une chambre d'essai climatique partagent un vocabulaire : points de consigne, surveillance, qualification, alarmes. Le chevauchement est réel, mais le but ne l'est pas. Une salle blanche protège le produit de son environnement pendant la fabrication. Une chambre d'essai climatique expose délibérément le produit à un stress environnemental défini afin que son comportement puisse être mesuré et documenté.

La différence apparaît dans les normes qui régissent chaque discipline, dans la phase du cycle de vie du produit où chacune est utilisée, et dans les compromis de conception qui se manifestent lorsque les deux sont combinés en une seule installation.

Ce que contrôle une salle blanche

La référence pour la classification des salles blanches est la norme ISO 14644-1, qui définit les classes de propreté de l'air de ISO 1 à ISO 9 selon le nombre maximal de particules en suspension par mètre cube pour des tailles de particules données. Par exemple, une salle blanche ISO 5 ne permet pas plus de 3 520 particules de 0,5 µm ou plus par mètre cube d'air. ISO 14644-2 couvre la surveillance qui fournit la preuve que la salle maintient sa classe en fonctionnement, tandis que ISO 14698 traite du contrôle de la biocontamination. Dans les pays germanophones, la série VDI 2083 est une référence technique largement utilisée aux côtés des normes ISO.

Un principe opérationnel clé est la cascade de pression : les salles avec un niveau de propreté supérieur sont maintenues en pression positive par rapport aux zones moins propres, de sorte que l'air circule du côté propre vers le côté moins propre. Des pressions différentielles de l'ordre de 5 à 15 Pa entre classes adjacentes sont typiques. Lorsque les opérateurs doivent être protégés du produit, par exemple avec des matériaux hautement puissants ou pathogènes, la cascade est inversée et la zone de manipulation est maintenue en pression négative.

Les tests en salle blanche concernent donc l'environnement lui-même : comptage des particules, différences de pression, taux de renouvellement de l'air et contrôle de la contamination. La température et l'humidité sont maintenues stables pour des raisons de confort et de processus, mais elles ne sont pas la variable étudiée.

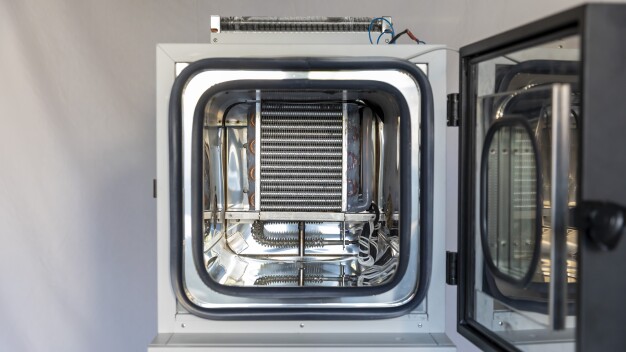

Ce que contrôle une chambre d'essai climatique

Les essais climatiques fonctionnent à l'inverse. La chambre est un outil pour générer un stress contrôlé, et l'échantillon est ce qui est évalué. Dans l'électronique et de nombreux secteurs industriels, la référence est la série IEC 60068, "Tests environnementaux", adoptée en Europe sous le nom EN 60068. Sa partie 2 décrit les procédures de test individuelles, chacune identifiée par une lettre et un numéro.

Parmi les tests climatiques les plus souvent demandés figurent IEC 60068-2-1 (test A, froid), IEC 60068-2-2 (test B, chaleur sèche), IEC 60068-2-14 (test N, changement de température) et IEC 60068-2-30 (test Db, chaleur humide cyclique). Le changement de température peut être effectué en déplaçant rapidement l'échantillon entre deux zones maintenues à des températures différentes (méthode Na) ou en faisant varier la température à un rythme contrôlé à l'intérieur d'une seule chambre (méthode Nb). L'humidité humide cyclique alterne des phases chaudes et plus fraîches à humidité relative élevée, de façon à ce que la condensation se forme sur l'échantillon puis soit réabsorbée, cycle après cycle.

Autres secteurs utilisent leurs propres références basées sur les mêmes principes. En qualification de semi-conducteurs, par exemple, JEDEC JESD22-A101 décrit un test de vie en biais de température-humidité en régime permanent à 85 °C et 85 % d'humidité relative, réalisé sur des centaines ou milliers d'heures. En test de stabilité pharmaceutique, ICH Q1A(R2) définit des conditions de stockage telles que 25 °C/60 % HR (long terme), 30 °C/65 % HR (intermédiaire) et 40 °C/75 % HR (accéléré).

Dans tous ces cas, les quantités importantes sont la précision de la température et de l'humidité, leur uniformité dans le volume de travail, le taux de changement et la stabilité à long terme, et non le comptage des particules dans l'air à l'intérieur de la chambre.

Étape de production versus étape de qualification

Les deux disciplines se situent également à différents points du cycle de vie du produit. Les conditions de salle blanche sont requises pendant la fabrication : remplissage stérile de médicaments, fabrication de microprocesseurs, assemblage de composants optiques ou aérospatiaux. Les tests climatiques interviennent généralement plus tard, lorsque des prototypes ou des échantillons de production sont qualifiés par rapport aux conditions qu'ils rencontreront lors du stockage, du transport et de l'utilisation.

En pratique, cela signifie qu'une même entreprise peut exploiter une salle blanche en production et un ensemble de chambres climatiques dans son laboratoire qualité ou fiabilité, avec des documents de qualification séparés, des systèmes de surveillance distincts et des équipes différentes.

Où les deux se rencontrent

La séparation s'efface dans un certain nombre d'applications où le produit doit être soumis à un stress sans être contaminé.

Dans l'industrie pharmaceutique, des chambres de stabilité fonctionnant selon les conditions ICH sont installées dans des zones classifiées lorsque des formulations stériles ou des produits à base de cellules sont étudiés, et ces chambres sont qualifiées (IQ/OQ/PQ) dans le cadre du même système GMP que les salles environnantes. Dans la fiabilité des semi-conducteurs, des tests de cycle thermique et d'humidité peuvent être réalisés dans un environnement propre afin que les particules ne atteignent pas les dispositifs lors de l'ouverture de la porte de la chambre. En aérospatiale, des composants comme des pièces de satellites sont soumis à un cycle thermique sous vide dans des conditions propres, car la contamination recueillie lors de la qualification pourrait compromettre le matériel de vol.

Défis de conception des installations combinées

Lorsqu'un test climatique doit coexister avec des exigences de salle blanche, plusieurs points de conception doivent être pris en compte :

– Matériaux : les surfaces internes ne doivent pas libérer de particules lors de cycles thermiques répétés. L'acier inoxydable AISI 316L électropolishé est un choix courant ; les plastiques et revêtements qui s'écaillent ou dégazent sont évités.
– Traitement de l'air : la filtration HEPA ou ULPA doit continuer à fonctionner lors des rampes de température, et le contrôle climatique ne doit pas perturber le schéma de flux d'air dont dépend la classe de la salle blanche.

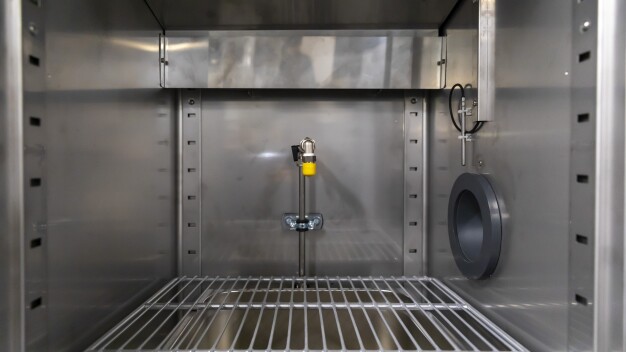

– Passage des câbles : les câbles et lignes de capteurs entrant dans la chambre doivent avoir des passages étanches, à la fois pour protéger les conditions climatiques et pour éviter la création d'une voie de contamination.
– Nettoyage : des procédures de nettoyage validées sont nécessaires après chaque campagne de tests, afin que l'installation retrouve son état classifié avant la prochaine utilisation.

Chacun de ces points augmente l'effort d'ingénierie et le coût par rapport à deux installations séparées. La décision de les combiner n'est justifiée que lorsque le produit ne peut vraiment pas quitter l'environnement propre entre la fabrication et les tests.

Conclusion

Les tests en salle blanche vérifient si l'environnement est suffisamment propre pour le produit. Les tests climatiques vérifient si le produit est suffisamment robuste pour son environnement. Maintenir la distinction entre ces deux questions aide les laboratoires à choisir les bonnes normes, le bon équipement et la bonne approche de qualification, et facilite la détection du moment où une solution combinée est réellement nécessaire.

Encadré : normes mentionnées

– ISO 14644-1 – Salles blanches et environnements contrôlés associés : classification de la propreté de l'air par concentration de particules
– ISO 14644-2 – Surveillance pour fournir la preuve de la performance des salles blanches en lien avec la propreté de l'air
– ISO 14698 – Salles blanches et environnements contrôlés associés : contrôle de la biocontamination
– VDI 2083 – Technologie des salles blanches
– Série IEC 60068 (EN 60068) – Tests environnementaux
– JEDEC JESD22-A101 – Test de vie en biais de température-humidité en régime permanent
– ICH Q1A(R2) – Tests de stabilité des nouvelles substances et produits pharmaceutiques
