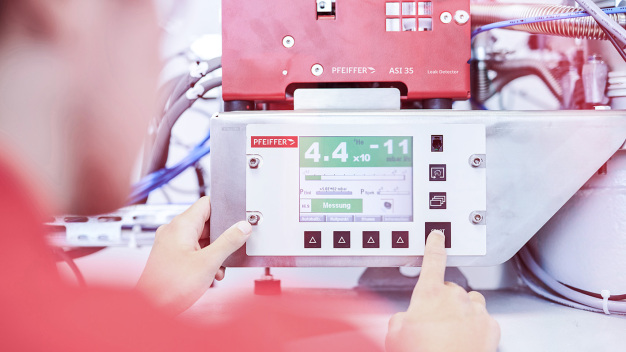

Zrozumieć wskaźniki wycieków

Normy takie jak EN ISO 20484 definiują wskaźnik nieszczelności jako ilość określonego płynu, która przepływa przez nieszczelność w określonych warunkach. W związku z tym, przepływ nieszczelności może się zmieniać w zależności od warunków operacyjnych, takich jak ciśnienie, temperatura i inne czynniki środowiskowe. Ta różnica ma znaczenie w praktyce, ponieważ nieszczelność, która wydaje się akceptowalna w określonych warunkach, może w innych okolicznościach prowadzić do znacznej nieefektywności lub niestabilności procesu. Osoby obsługujące procesy próżniowe lub ich konserwujące powinny rozumieć, co dokładnie opisuje wskaźnik nieszczelności, jak jest mierzony i od jakich czynników zależy. Równie ważne jest, jak wpływa on na stabilność procesu i projektowanie systemu.

Jednostka wskaźnika nieszczelności

Najczęściej używaną jednostką wskaźnika nieszczelności jest mbar·l/s (milibar-litr na sekundę). Aby zrozumieć wskaźnik nieszczelności, musimy najpierw rozpatrzyć zachowanie gazów. Ponieważ gazy mogą się sprężać, ilości gazu, które mogą przepływać przez nieszczelność, nie można opisać wyłącznie za pomocą objętości lub ciśnienia. Gdy gaz dostaje się z otoczenia do układu próżniowego o niższym ciśnieniu, się rozszerza. Z tego powodu ilość gazu jest podawana jako iloczyn ciśnienia i objętości (p·V) w jednostce mbar·l.

Dodatkowo, dla wskaźnika nieszczelności potrzebny jest składnik czasowy, który określa, ile gazu przepływa w określonym czasie. Odpowiednia formuła to p·V/t, wyrażona w mbar·l/s. Na przykładzie cylindra z gazem można dobrze zobrazować p·V: 50-litrowy cylinder pod ciśnieniem 200 bar zawiera ilość gazu równą 10 000 bar·l lub 10 000 000 mbar·l. Widać wtedy, dlaczego ciśnienie i objętość muszą być rozpatrywane razem przy porównywaniu ilości gazu: ani objętość, ani ciśnienie same nie wystarczają do opisania ilości gazu.

Podczas testu wzrostu ciśnienia, objętość układu jest kluczowym elementem obliczeń. W dużej komorze ten sam wzrost ciśnienia w tym samym czasie oznacza znacznie większą ilość gazu niż w małej komorze. Dlatego wynik musi być zawsze interpretowany w odniesieniu do badanej objętości: wskaźnik nieszczelności = (ΔP × V) / t.

Oto rozbicie:
– mbar: składnik ciśnieniowy, wskazujący, jak mocno gaz jest sprężony
– litr: składnik objętościowy
– na sekundę: okres czasu, w którym mierzona jest ilość wycieku gazu

Dodatkowo należy pamiętać, że w zależności od branży i regionu stosowane są inne, równoważne jednostki. Tak więc używa się także Pa·m³/s, Torr·l/s oraz sccm (standardowe centymetry sześcienne na minutę). Przy porównywaniu specyfikacji podanych w różnych jednostkach należy zachować ostrożność. Dla uproszczenia można użyć konwertera jednostek, aby szybko przeliczyć między najczęściej stosowanymi jednostkami wskaźnika nieszczelności i uniknąć błędnych interpretacji przy porównywaniu wartości.

Czynniki wpływające na wskaźnik nieszczelności

Prędkość, z jaką gaz przepływa przez nieszczelność, nie jest wartością stałą. Zmienia się ona w zależności od warunków operacyjnych i jest pod wpływem wielu czynników. Operatorzy powinni być tego świadomi, aby poprawnie interpretować pomiary i nie wyciągać błędnych wniosków.

Wpływ ciśnienia

Różnica ciśnień przy nieszczelności to różnica między ciśnieniem wewnątrz układu próżniowego a ciśnieniem na zewnątrz. Dotyczy to oczywiście również systemów pod ciśnieniem względem ciśnienia atmosferycznego lub obniżonego ciśnienia. Ogólnie można powiedzieć: im wyższa różnica ciśnień, tym wyższy wskaźnik nieszczelności, ponieważ to różnica ciśnień napędza przepływ gazu. Jednak związek ten nie jest całkowicie prosty. W miarę pogłębiania się próżni, wskaźnik nieszczelności nie rośnie bez końca.

Po osiągnięciu pewnej krytycznej wartości, różnica ciśnień przestaje decydować o przepływie gazu. Po przejściu w tzw. "zablokowany przepływ", dalsza redukcja ciśnienia nie zwiększa już przepływu. Należy jednak pamiętać, że wraz z pogłębianiem się próżni, gaz rozpręża się na większą objętość, co powoduje, że pompa próżniowa musi obsługiwać większy strumień objętościowy.

Wpływ temperatury

Temperatura wpływa na wskaźnik nieszczelności na dwa sposoby: przez sam gaz oraz przez materiał elementów układu. Cząsteczki gazu poruszają się szybciej przy wyższych temperaturach, co zwiększa przepływ przez określoną ścieżkę nieszczelności. Przede wszystkim jednak materiały uszczelniające rozszerzają się lub kurczą w zależności od temperatury, np. uszczelki O-ring, uszczelki i przewody polimerowe: przy zimnie stają się twarde i kurczą się, przy cieple stają się miękkie i mogą się odkształcać. Również przepuszczalność materiałów używanych w układach próżniowych zależy od temperatury. Dotyczy to szczególnie elastomerów, których przepuszczalność może znacznie wzrosnąć wraz ze wzrostem temperatury.

Układ może wydawać się szczelny przy temperaturze otoczenia, a przy normalnej temperaturze pracy pojawia się wyciek – lub odwrotnie. Układy przechodzące przez duże różnice temperatur powinny być zawsze testowane w warunkach reprezentatywnych dla normalnej pracy.

Wpływ położenia nieszczelności

Podczas gdy pompa próżniowa aktywnie zasysa, w układzie występuje gradient ciśnienia, przy czym najniższe ciśnienie jest na wlocie pompy, a w miarę końca procesu stopniowo rośnie. W systemach zwartych z krótkimi rurami różnica ciśnień jest minimalna, w dłuższych lub węższych rurach jest wyraźniejsza.

Nieszczelność w pobliżu wlotu pompy wykazuje największą różnicę między ciśnieniem wewnętrznym a ciśnieniem atmosferycznym i odpowiednio najwyższy wskaźnik nieszczelności przy tej samej wielkości defektu. Podobny defekt, który znajduje się bliżej procesu, gdzie ciśnienie jest wyższe, a różnica ciśnień mniejsza, przepuszcza mniej gazu.

Wpływ rodzaju gazu

Również rodzaj gazu odgrywa rolę – w jakim stopniu, zależy od ciśnienia w układzie. Przy wyższym ciśnieniu, gdy cząsteczki gazu są blisko siebie i poruszają się razem, decyduje lepkość gazu, jak łatwo może przepływać przez nieszczelność. Przy niższym ciśnieniu, gdy cząsteczki poruszają się niezależnie i w większych odstępach, decyduje masa cząsteczkowa, ponieważ lżejsze cząsteczki łatwiej przechodzą przez nieszczelność.

Jest to szczególnie istotne w procesach, w których używa się innych gazów niż powietrze, np. azotu, argonu, czynników chłodniczych, wodoru lub innych gazów obojętnych, ponieważ rzeczywisty wskaźnik nieszczelności w tych przypadkach może się różnić od wyniku testu z powietrzem.

Wpływ wskaźnika nieszczelności na stabilność procesu

Ponieważ zarówno ciśnienie, jak i temperatura mają wpływ na wskaźnik nieszczelności, a te wielkości w większości zastosowań nie są stałe, efektywny wskaźnik nieszczelności nie jest wartością stałą. W miarę zmiany warunków operacyjnych, zmienia się także wskaźnik nieszczelności. Prowadzi to do wahań w procesie, których przyczyny często są trudne do ustalenia.

Skutki tej zmienności różnią się w zależności od procesu. W obróbce cieplnej, zmienna wskaźnik nieszczelności między partiami powoduje zmiany w atmosferze w komorze. Może to skutkować nierównomierną oksydacją i zmiennością jakości powierzchni. W procesach chemicznych, zmienna wskaźnik nieszczelności oznacza nieznacznie różne warunki próżniowe między partiami, co może wpływać na szybkość reakcji i spójność produktu.

Wpływ wskaźnika nieszczelności na projektowanie systemu

Nie każde nieszczelność powoduje natychmiast awarię procesu, co może dawać fałszywe poczucie bezpieczeństwa. Jeśli system nadal działa, nieszczelność często jest uznawana za akceptowalną i nie jest dalej analizowana.

To, co jest pomijane, to rezerwa projektowa. Układy próżniowe są projektowane z pewnym zapasem zasysania, aby uwzględnić rzeczywiste warunki pracy. Nieszczelność stopniowo wyczerpuje tę rezerwę. Układ nadal działa, ale z mniejszą tolerancją na inne czynniki, które mogą wymagać dodatkowych wymagań, np. zużycie uszczelki w innym miejscu, zmiana warunków procesu, np. zwiększone obciążenie parą, lub po prostu postępujące zużycie innych elementów.

Przed tym, jak nieszczelność spowoduje poważny problem, rezerwa jest już wyczerpana. A to, co zaczynało się jako akceptowalny wskaźnik nieszczelności, staje się przyczyną, dla której system przestaje działać.

Nie każda nieszczelność musi prowadzić do awarii. Jednakże, wyczerpuje ona rezerwę bezpieczeństwa, aż awaria stanie się nieunikniona.

Podsumowanie

Wskaźnik nieszczelności nie jest pojedynczą, stałą wartością. Na jego wartość wpływa wiele czynników, w tym ciśnienie, temperatura, miejsce nieszczelności i rodzaj gazu. Nieszczelność, która w określonych warunkach wydaje się nieistotna, może w innych okolicznościach okazać się krytyczna. Tylko rozumiejąc czynniki determinujące wskaźnik nieszczelności, można skutecznie je wyeliminować.

Praktyczne działania

– Przeprowadzaj testy w warunkach operacyjnych. Pomiar wskaźnika nieszczelności przy temperaturze otoczenia lub w stanie dużego podciśnienia może nie odzwierciedlać rzeczywistej wydajności. Przeprowadzaj testy w warunkach reprezentatywnych dla normalnej pracy.
– Uwzględnij objętość układu. W dużym układzie nawet krytyczna nieszczelność podczas testu może pozostać niewykryta. Przy zastosowaniu metody wzrostu ciśnienia wynik musi być interpretowany w kontekście objętości układu: wskaźnik nieszczelności = (ΔP × V) / t.
– Określ, jaki wskaźnik nieszczelności jest akceptowalny dla Twojego procesu. Nie ma uniwersalnej granicznej wartości. Ustal swój limit na podstawie wymagań procesu i dostępnej rezerwy bezpieczeństwa, a nie na podstawie ogólnych reguł.
– Monitoruj wskaźnik nieszczelności w czasie. Pojedynczy pomiar jest mało informatywny. Wzrost trendu wskazuje, że rezerwa jest wyczerpywana i konieczna jest interwencja, zanim dojdzie do pogorszenia wydajności.
– Nie czekaj na awarię. Zanim nieszczelność spowoduje widoczne problemy, rezerwa jest już wyczerpana. Włącz kontrole szczelności do rutynowych działań konserwacyjnych i reaguj wczesnym, planowym działaniem na odchylenia.
