Nyomással tartás és oldás

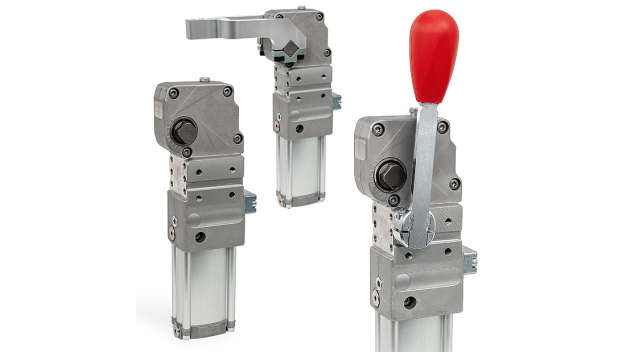

Két új, pneumatikusan működtetett erőcsavarkulcs most kiegészíti a Ganter „Feszítés mechanikával” termékcsaládját, amely összefoglalja mindazt, ami a rögzítéshez, záráshoz, pozícionáláshoz és természetesen a feszesítéshez szükséges. A teljesen automatikus működéshez a Ganter normán GN 8620 bevezetett erőcsavarkulcs alkalmas, melyet a GN 8621 szabvány követ, amely egy plusz kézi kartámaszt is tartalmaz a manuális kezeléshez, így részben automatizált folyamatokhoz is alkalmazható. Egyébként a két változat szinte azonos felépítésű: külsőleg a piacon megszokott rögzítési és csatlakozási pontok találhatók, belül pedig mindkettőben egy pneumatikus henger működik, amely helytakarékos elliptikus hengertesttel rendelkezik 2 és 8 bar közötti nyomáson.

A magas tartóerőt a térdkaros mechanizmus biztosítja. A henger véghelyzetében a feszesítő kar a holtponton áll, és ott marad, amíg a henger vagy a kézi kartámasz újra nem aktiválódik. Nyomáscsökkenés esetén is biztonságosan rögzítve maradnak a részek. Manuálisan ez az állapot feloldható egy feloldó gomb megnyomásával, miközben a dugattyústengely a holtponton át visszaáll. A kinematikus elv lehetővé teszi a mozgékony feszesítő kar mozgásokat, így rövid ciklusidőket, miközben a két feszesítő véghelyzet mechanikusan vagy pneumatikusan csillapított, kímélő módon indul el. A nyitási szög fokozatmentesen 0-tól 135 fokig állítható. Az egyedi beállítás rendkívül egyszerűen, a hatszögletű állítócsavar elforgatásával történik. A véghelyzet érzékelése elkerüli a mechanikus utántállítást – ez is hatalmas előny a feszesítők alkalmazkodásában a változó igényekhez. A feszesítő karokat a oldalirányú négyzet alakú tengelyvégeken 90°-os rácsban szerelik fel.

A GN 8621 modell rendelkezik egy plusz kézi kartámaszával, amely kikapcsolt pneumatikával átveszi a feszesítő mechanizmus működtetését. Ez a funkció részben automatizált folyamatoknál releváns. A feszesítés általában manuálisan történik, a nyitás pedig pneumatikusan. Így nagy berendezéseket lépésenként pontosan lehet zárolni vagy folyamatokat beállítani, amelyek később teljesen automatikusan futnak – szükség esetén a kézi kartámasz is eltávolítható.

A GN 8620 és GN 8621 házai alumíniumból készülnek, amelyek teljesen burkolják az élettartamra zsírozott mechanikát és védelmet nyújtanak a szennyeződések ellen. Mindkét modellt három méretben kínálja a Ganter, feszesítőerővel 530-tól 2700 newtonig, illetve tartóerővel 800-tól 10.410 newtonig. A sűrített levegő csatlakozók felhasználóbarát módon elöl és hátul találhatók, a szenzorcsatlakozó és a kábel pedig helytakarékosan 90 fokban elfordítható. Mivel a feszesítőcsavarok ismert furatmintákat használnak, hosszanti vagy passzéfedeles szerelvényekkel is pozícionálhatók, a meglévő szerelvények és berendezések korszerűsítése az új feszesítőkkel könnyű. A szenzor IP68 védettségi fokozatnak felel meg, magasabb védelmi szintek vagy robbanásvédelem egyedileg is megvalósíthatóak.
