Soluciones de control individual para aplicaciones en salas limpias

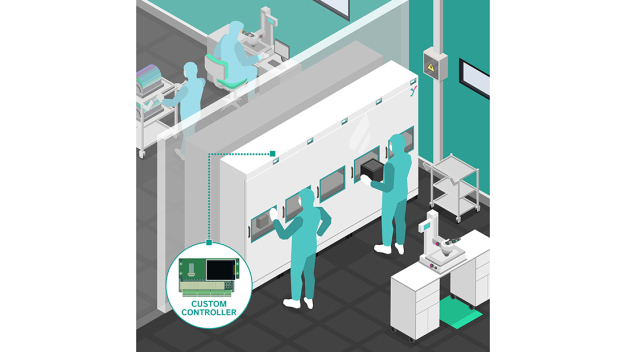

Para una nueva generación de pasajes de transferencia en salas limpias, akYtec desarrolló en poco tiempo un sistema de control que se puede integrar de manera rápida y económica. (Imagen: akYtec GmbH)

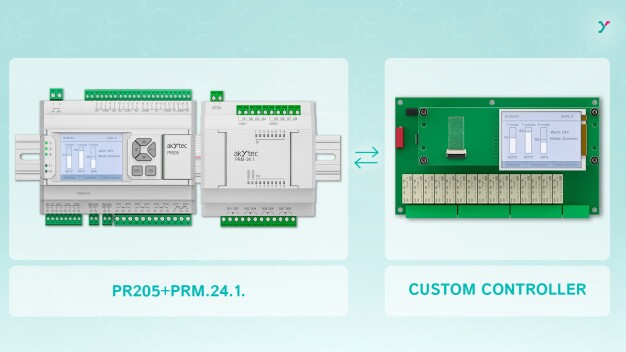

El controlador a medida para el control de las esclusas de transferencia consiste en una combinación del relé PR205 con el módulo adicional PRM.24.1 de akYtec. (Imagen: akYtec GmbH)

Para una nueva generación de pasajes de transferencia en salas limpias, akYtec desarrolló en poco tiempo un sistema de control que se puede integrar de manera rápida y económica. El fabricante de tecnología de automatización confía en plataformas de hardware probadas y adapta de manera específica la lógica de software y el firmware a los requisitos de cada aplicación. El cliente, un fabricante de equipos para salas limpias, recibió una solución lista para usar de akYtec, sin tener que desarrollar un sistema de control desde cero.

Se requerían funciones integradas de supervisión y señalización, así como modos de operación semiautomáticos. Además, la solución debía estar diseñada para un espacio de instalación muy limitado, funcionar de manera confiable y ser fácilmente escalable para pequeñas series de producción.

Solución de control compacta con hardware probado de akYtec

La solución se basa en la plataforma de hardware probada de akYtec con el relé programable PR205 y módulos de expansión adecuados como el PRM.24.1. Todas las funciones del sistema necesarias se integraron en una unidad preensamblada, desde el control de iluminación, lámpara UV y ventilación, hasta la supervisión de presión diferencial y estado de acceso, así como el control de cerraduras electromagnéticas y dispositivos de señalización.

El uso de componentes probados garantiza un comportamiento estable del sistema y simplifica la producción y montaje de series pequeñas. La unidad de control se entrega lista para conectar y no requiere configuración adicional ni cableado.

PR205 con pantalla: control y visualización en un solo dispositivo

El relé programable PR205 de akYtec combina tecnología de control potente con programación sencilla y operación integrada. Cuenta con Ethernet, RS-485, entradas de contador rápidas hasta 100 kHz, así como entradas y salidas analógicas y digitales. La pantalla a color de 2,4 pulgadas con teclado permite la operación y visualización local sin necesidad de un panel HMI adicional. La programación se realiza mediante el software gratuito akYtec ALP, compatible con IEC 61131-3 (FBD y ST), y se apoya de manera eficiente en simulación offline, depuración en línea y macros reutilizables.

Casi todos los modelos de PR de akYtec se pueden combinar con los módulos de expansión PRM, en este caso con el PRM.24.1, para cumplir con las especificaciones necesarias para el sistema de control de la caja de transferencia en salas limpias. En combinación con el PR205, akYtec pudo finalmente entregar una unidad de control rentable y lista para usar, que posee todas las funciones requeridas.
