F-Gas regulace na obzoru

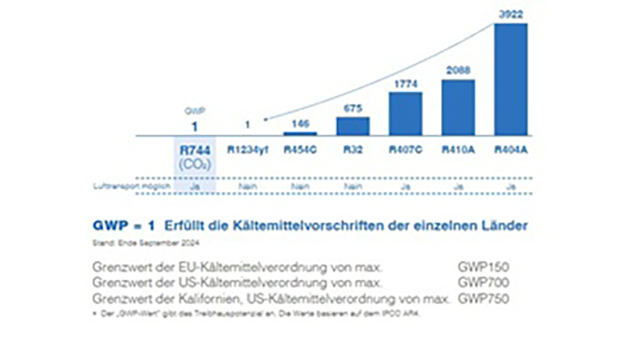

Porovnání hodnot GWP a letečné přepravitelnosti různých chladiv: CO₂ (R744) se vyznačuje hodnotou GWP 1 a lze jej snadno přepravovat letecky.

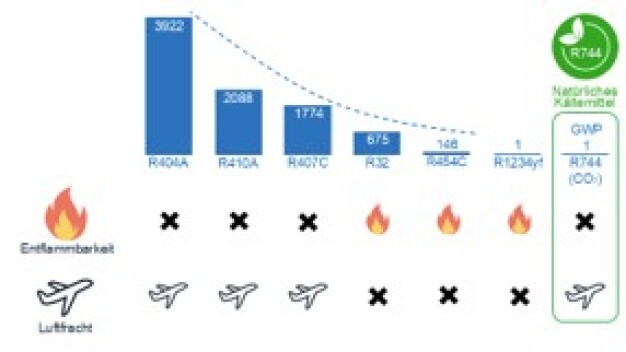

Pomocí přírodního chladiva CO₂ (R744) lze chladicí a temperační zařízení série HRSC a HRZC snadno zasílat letecky. To zajišťuje rychlou dostupnost zařízení a náhradních dílů po celém světě.

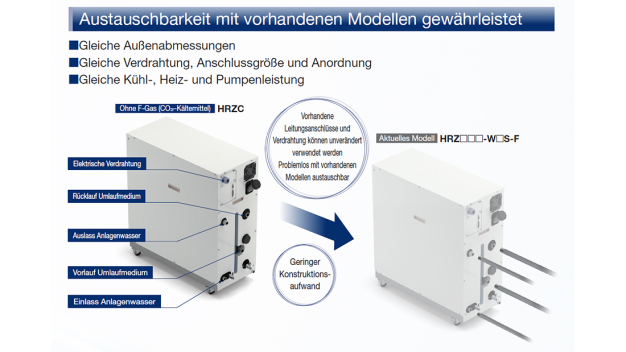

Chladicí a temperovací zařízení série HRZC a HRZF jsou navržena jako přímá náhrada stávajících modelů HRZ. Stejné vnější rozměry, připojovací polohy a výkonové údaje umožňují výměnu bez složitých úprav zařízení nebo potrubního vedení. Obrázek: Chladicí a temperovací zařízení série HRZC a HRZF jsou navržena jako přímá náhrada stávajících modelů HRZ. Stejné vnější rozměry, připojovací polohy a výkonové údaje umožňují výměnu bez složitých úprav zařízení nebo potrubního vedení.

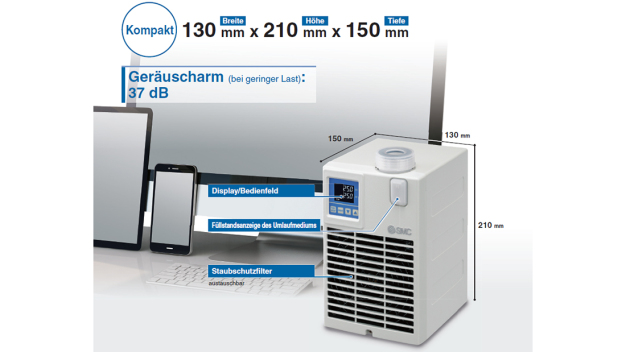

Chladicí a temperační zařízení HEF série s termoelektrickým pohonem kombinují zvlášť kompaktní konstrukci s tichým provozem a přesnou regulací teploty. Díky technologii Peltier jsou zcela bez chladiva.

Chladicí a temperační zařízení od SMC již dnes spoléhají na budoucí ekologická chladiva, jako je CO₂ (R744)

Chladicí a temperační zařízení jsou v mnoha průmyslových aplikacích klíčová pro stabilní procesy. Udržují cirkulující média na nastavitelné teplotě, odvádějí procesní teplo a tím přispívají ke kvalitě výrobků, reprodukovatelnosti a dostupnosti zařízení. Typické oblasti použití sahají od balicích a tiskových strojů přes PET aplikace, laserové procesy a zpracování plastů až po vysoce přesné výrobní procesy, například v polovodičovém průmyslu.

Regulační požadavky získávají větší pozornost

Dnes není pro výrobce strojů a zařízení rozhodující pouze požadovaný chladicí výkon. Požadují se chladicí a temperační zařízení, která zajišťují přesnou regulaci teploty, vysokou procesní stabilitu a dlouhodobou plánovací jistotu. Vzhledem ke zpřísněným požadavkům nařízení EU F-Gas nabývá volba použitých chladiv na významu. Cílem nařízení (EU) 2024/573 je mimo jiné další snížení obsahu HFKW (částečně fluorovaných uhlovodíků), včetně postupného omezení dostupného množství HFO na trhu až do ukončení jejich používání v roce 2050.

Široké portfolio pro různé aplikace

SMC nabízí široké portfolio, které pokrývá různé výkonové rozsahy, konstrukční formy a provozní podmínky. Od vysoce přesných standardních provedení s chladicím výkonem 220 W až po výkonná řešení s až 38 kW pro náročné aplikace. Dále 19palcové vložné jednotky, systémy se dvěma chladicími okruhy, odolné varianty z nerezové oceli, stejně jako speciální řešení například pro polovodičový průmysl. Kromě série C (CO₂) reaguje SMC na požadavky regulace F-Gas také sérií F (nízké GWP chladiva): S nízkým GWP jako je R454C s hodnotou GWP 146 nabízí střednědobé řešení pro menší zařízení s výkonem do 12 kW. Pro větší chladicí a temperační zařízení nad 12 kW představuje dlouhodobější perspektivu chladivo R32 (GWP 675), protože hodnota GWP je výrazně pod stanoveným limitem 750 od roku 2027. R32, které nespadá pod definici PFAS, nebude ovlivněno snahami EU o snížení emisí PFAS podle nařízení REACH. CO₂, jako přírodní chladivo, také není tímto ovlivněno.

Série HRSC

Klíčovým prvkem pro větší regulační jistotu je série HRSC. Tato chladicí a temperační zařízení používají přírodní chladivo CO₂ (R744) s hodnotou GWP 1. Díky tomu není CO₂ ovlivněno kvótovým systémem HFKW nařízení F-Gas. Série HRSC dosahuje podle provedení chladicí výkon od 1,3 do 11,5 kW, stabilitu teploty ±0,1 °C a rozsah nastavení teploty od 5 do 40 °C, u provedení HRSC100 je to 5 až 35 °C.

Usnadnění modernizace stávajících konceptů temperace

SMC tak nabízí řešení, která již dnes odpovídají požadavkům stále více regulované chladicí techniky. Ti, kdo při nových konceptech strojů nebo modernizacích sáhnou po zařízení na bázi CO₂, mohou snížit riziko budoucích změn způsobených dostupností chladiv, kvótami HFKW nebo regulačními změnami. Série HRSC je navržena jako přímá náhrada za sérii HRS, aniž by bylo nutné upravovat vedení potrubí nebo uspořádání zařízení. To usnadňuje modernizaci stávajících konceptů temperace, zkracuje dobu hodnocení a integrace a nabízí výrobcům strojů a zařízení praktickou možnost přechodu na CO₂ založenou na F-Gas kompatibilní technologii. Jakmile je zařízení převedeno, lze jej snadno zaslat letecky. Tím se zařízení včetně temperačního zařízení rychle dostane k zákazníkovi po celém světě. A pokud by došlo k poškození zařízení, tento rychlý přepravní způsob zabrání dlouhému odstávce stroje.

„Volba vhodného chladicího a temperačního řešení závisí na skutečné potřebě: teplotním rozsahu, chladicím výkonu, stabilitě teploty, prostředí instalace, komunikačních požadavcích, energetické účinnosti a strategii chladiv, které musí odpovídat konkrétnímu konceptu stroje,“ říká Joel Maier-Vivet, produktový manažer ve společnosti SMC Deutschland GmbH.

Přesné temperování pro polovodičový průmysl

Pro aplikace s mimořádně vysokými požadavky na rozsah teplot, přesnost a procesní stabilitu rozšiřuje SMC portfolio o sérii HRZC pro polovodičový průmysl. I tato řada používá CO₂ jako chladivo. Standardní řešení nabízí chladicí výkony 2, 4, 8 a 10 kW, stabilitu teploty ±0,1 °C a nastavitelné cílové teploty od −20 do +90 °C. Navíc podporuje komunikační možnosti jako kontakt-I/O, sériovou RS-485 komunikaci, analogovou komunikaci a DeviceNet. SMC Corporation doplňuje své portfolio o HRZF010 s chladivem R454C (GWP 148). Tato střednědobá alternativa má chladicí výkon 10 kW.

Frekvenčně řízené čerpadla a kompresory těchto speciálně vyvinutých chladicích a temperačních zařízení pro polovodičový průmysl zajišťují vynikající energetickou účinnost, samozřejmě v souladu s nejdůležitějšími standardy SEMI S2, S8, F47.

Starší série HRZ lze nahradit přímo novými sériemi HRZC a HRZF.

Chladicí a temperační zařízení bez chladiva

Kromě CO₂ a „Low-GWP“ zařízení nabízí portfolio SMC také chladicí a temperační zařízení zcela bez chladiva. Místo konvenčního chladicího okruhu s kompresorem nabízí SMC termoelektrická chladicí a temperační zařízení řad HEC, HECR a HEF, která využívají Peltierův efekt pro přesné chlazení a temperaci kapalin. Použití fluorovaných chladiv je eliminováno a s tím související požadavky nařízení F-Gas se na tato zařízení nevztahují. Uživatelé tak profitují z tichého, vibracemi málo zatíženého provozu a vysoké teplotní stability pro náročné aplikace v analytice, laserové technice, medicíně nebo výrobě polovodičů.

Série HECR nabízí prostorově úsporné řešení pro instalaci do 19palcových systémů, zatímco série HEF je navržena pro maximální kompaktnost s minimální potřebou místa. Všechny tři řady spojují přesnou regulaci teploty s udržitelným technologickým konceptem a pomáhají firmám zpřístupnit své chladicí procesy ekologičtější a budoucí odolnější.

Portfolio přístup pro dlouhodobě plánovatelné koncepce strojů

Tato široká nabídka přináší výhody i na mezinárodní úrovni. SMC je zastoupena přibližně 400 pobočkami ve 82 zemích a nabízí široký sortiment produktů. To usnadňuje globálním výrobcům strojů výběr, standardizaci a správu chladicích a temperačních řešení přes hranice států.

„Výrobci strojů dnes potřebují temperační techniku, která nejen odpovídá požadovanému chladicímu výkonu, ale také provoznímu bodu, prostředí zařízení a regulační perspektivě. Právě v tom spočívá síla našeho portfolia: dokážeme nabídnout vhodná chladicí a temperační řešení pro velmi různé požadavky a pomoci zákazníkům navrhnout jejich stroje spolehlivě, efektivně a s dlouhodobou předvídatelností,“ shrnuje Tobias Bachmeier, vedoucí týmu Temperature Control v SMC Deutschland GmbH.

Jako výrobce, partner a řešení poskytovatel v oblasti pneumatické a elektrické automatizace doprovází SMC zákazníky od výběru komponent po specifická aplikační řešení s komplexní expertízou a spolehlivým servisem. Tato poradenská činnost je zvlášť důležitá u chladicích a temperačních zařízení: kdo dnes vyvíjí nebo modernizuje stroje, musí nejen splnit aktuální požadavky na procesy, ale také mít na paměti dostupnost, energetickou účinnost, schopnost integrace a regulační požadavky po celou dobu životnosti zařízení.
